聚乙烯(PE)管材因为具有优良的耐低温冲击性、柔韧性、耐腐蚀性和易加工性等优势,在自来水、市政、工业工厂、农田灌溉等领域得到广泛应用。为确保聚乙烯(PE)给水管道长期安全使用,施工前管线的布管要求(即管道与建筑物、构建物和其他工程管线之间的间距要求)尤为重要,现将管道施工布管要求总结如下,请大家参考。
01管线铺设位置与建筑物、设施及其他管线的间距要求
1、住宅小区、工业园区及工矿企业,公称外径小于等于200mm的配水主管线,可沿建筑物周围布置,与外墙(柱)净距不宜小于1米。
2、给水管管顶最小覆土深度,在人行道下不宜小于0.6米,在轻型车行道下不宜大于1米。
3、管道与建筑物、构筑物和其他工程管线之间最小水平净距宜符合以下规定:
a.与建筑物间距:管道公称外径小于等于200mm时为1米,公称外径大于200mm时为3米;
b.与雨污水管间距:管道公称外径小于等于200mm时为0.5-1米,公称外径大于200mm时为1-1.5米;
c.与燃气管间距;中低压管为0.5米,高压管1-1.5米;
d.与电力电缆、电信电缆间距为0.5米;
e.与乔木灌木间距为1.5米;
f.与通信照明电缆间距为0.5米;
g.与高压铁塔基础间距为3米;
h.与道路侧石边缘间距为0.5米;
i.与铁路坡脚间距为6米。
4、管道与热力管道间的距离,应在保证聚乙烯管道表面温度不超过40℃的条件下计算确定,最小不得小于1.5m。
5、管道穿越高等级路面、高速公路、铁路和主要市政管线设施,应采用钢筋混凝土管、钢管或球墨铸铁管等套管,套管内径不得小于穿越管外径加100mm。
6、管线与其他管线交叉敷设时,其交叉点净距不应小于0.15米,且可按国家现行标准《给水排水管道工程施工及验收规范》GB 50268的有关条款采取相应技术措施。
02管线焊接、铺设与巩固要求

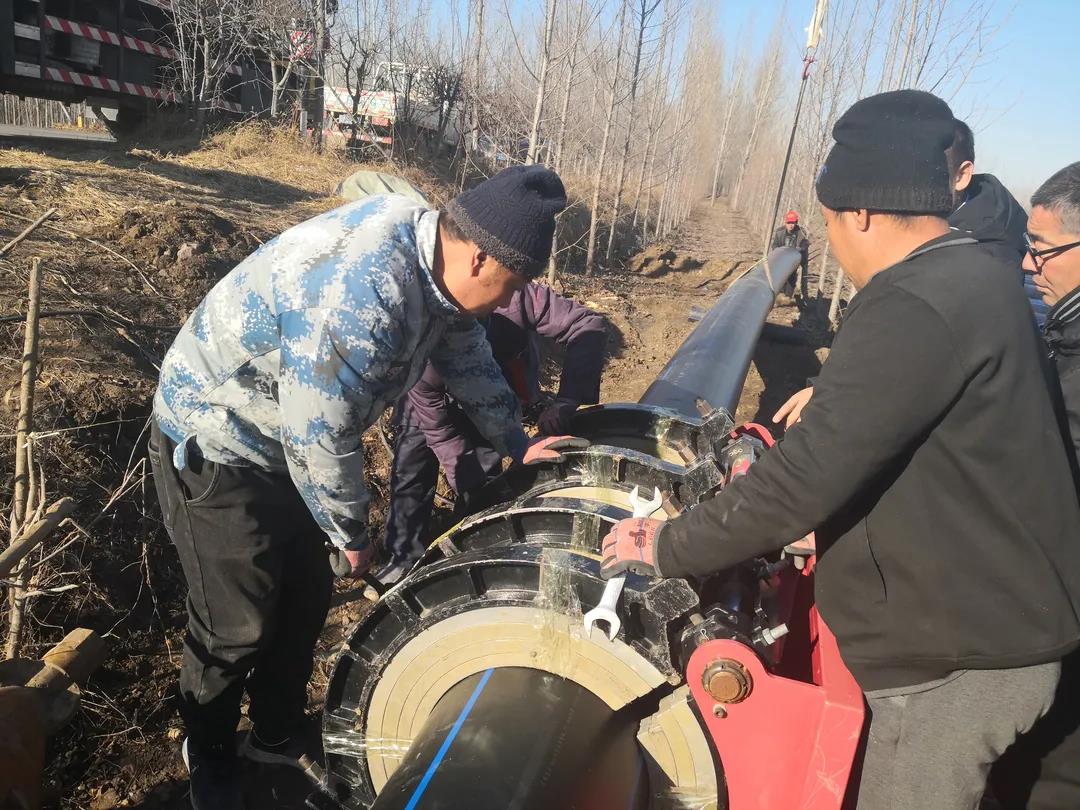

1、直线敷设的管道,当采用热熔、电熔连接时,如有分支、连接消火栓、构筑物进水管和其他用水点时,各侧端应有一段无分支的直管段,该直管段长度不宜小于1米。
2、管道系统应根据管径、水压、环境温度变化情况、连接形式、敷设及回填土等情况,在转弯、三通、变径及阀门处,采取防推脱的混凝土支墩或金属卡箍拉杆等技术措施;焊制的三通、弯管管件部位应采取混凝土包覆措施;非锁紧型承插连接管道每根管段应有3点以上的固定措施。
3、敷设在市政管廊内管道,应根据水温和环境温度变化情况,进行纵向变形量计算,采取间断的卡箍式固定支墩或支架。
4、管道敷设后宜沿管道走向埋设金属示踪线,距管顶不小于0.3米处宜埋设警示带,警示带上应标示出醒目的提示字样。
管线的布管要求是管道顺利施工及后续长期稳定运行的关键因素之一,关于聚乙烯(PE)给水管道施工布管要求详细内容可参见CJJ 101-2004《埋地聚乙烯给水管道工程技术规程》P15-P16管道布置要求。

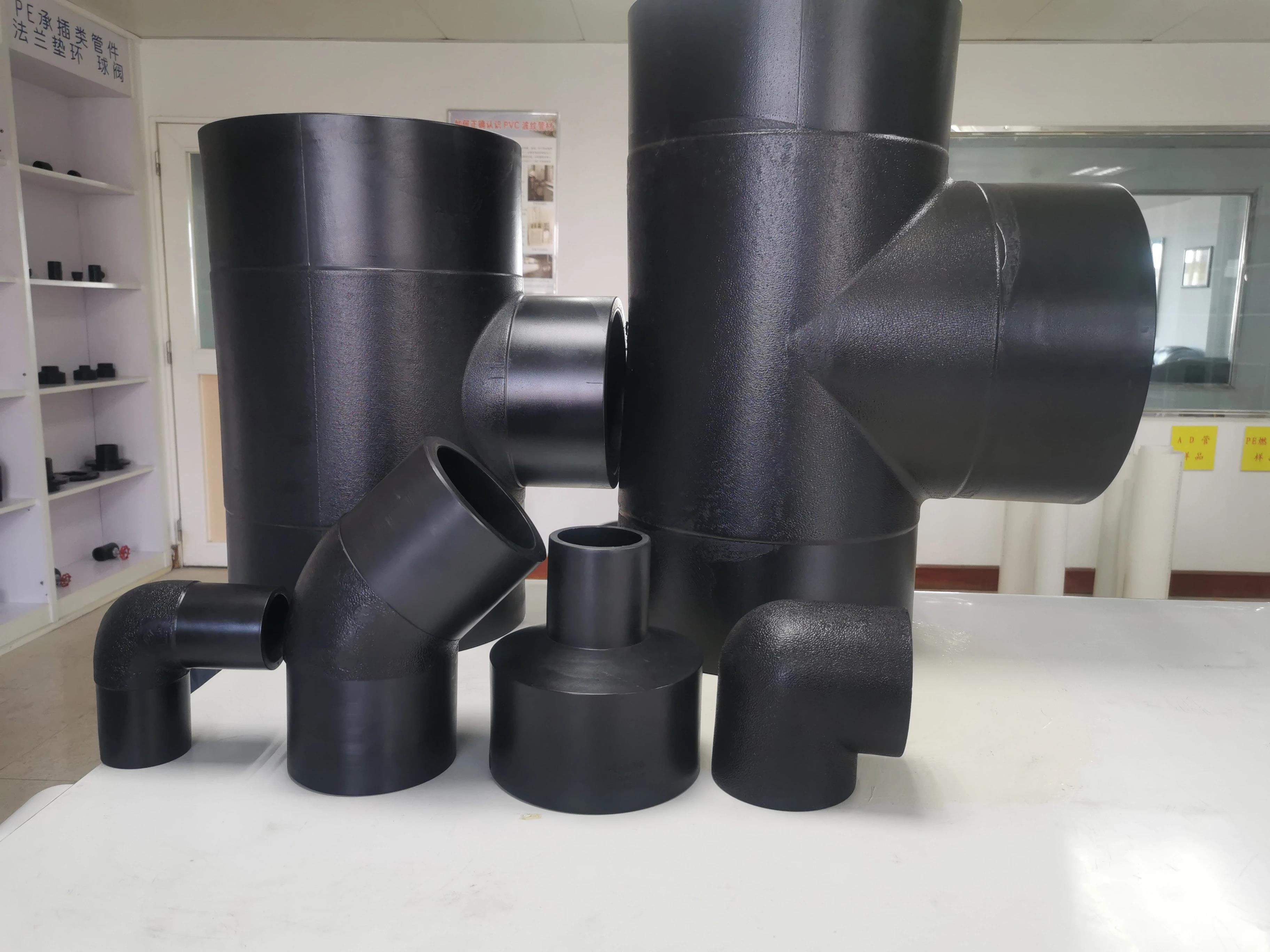

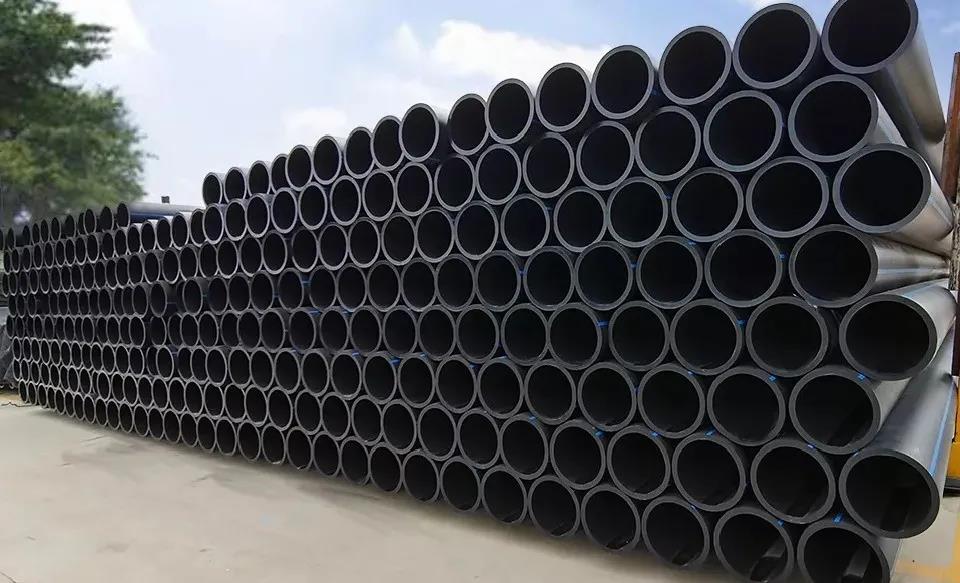

南亚塑胶有限公司给水用聚乙烯(PE)管材、管件全部采用国内外知名厂家优级原料生产,不添加回收料,管材可供应Ø20mm-Ø1200mm规格,产品严格执行GB/T13663.2-2018标准。同时公司投资3000余万,增加专用注塑机12台、注塑模具300余套,专门用于生产PE给水用及燃气用管件,目前可供应各种PE管件300多种,产品严格执行GB/T13663.3-2018标准。因为同厂生产,管材管件尺寸控制精确,且管材管件为同牌号原料生产,使热熔焊接更加可靠,确保管路能长期安全使用。公司产品质量优良、配套齐全,被广泛应用于自来水、农田灌溉、市政等领域,欢迎大家选购使用。
