埋地用PVC给水管接头处混凝土巩固与防护说明发布日期：2024-10-08 浏览次数：0
PVC管材因具有质轻、搬运装卸便利以及优异的机械性能和卫生性能被广泛使用于自来水、农业、园林绿化以及工业工厂等应用领域。而在整个工程项目当中，PVC管材的施工是决定工程质量的重要一环，由于PVC给水管材通水后会承压，特别是弯头、三通等管件连接处因水压的作用会造成推力加大，如巩固不当就会出现管件被冲击破坏、漏水的现象，因此在三通、弯头等管件连接处用混凝土巩固和防护是至关重要的。为了让大家更加理解给水接头处混凝土巩固与防护的方法，今天介绍如下。

固定弯头、三通等规格的说明
01

TS接合（胶粘）时，如果管径是∮90mm以下的管线就不必用混凝土进行巩固防护；如果管径是∮90mm以上的管线（弯头或分歧接头处），就需要将周围用泥土进行夯实。

02

采用活套式接头时，弯头及三通等管件接头，需采用混凝土来加以巩固，以防止施压后之移动，而混凝土要与原土方密接。

03

管材末端不论接合PVC管堵或采用盲法兰，管径超过∮140mm以上，仍需混凝土巩固。∮110mm以下，其管线末端泥土仍应加强夯实。

弯头、三通混凝土固定图示
01

图1为弯头平面配管之混凝土巩固法，图2为立管弯头配管之混凝土巩固法，图3为三通接头之混凝土巩固法，请予参照。

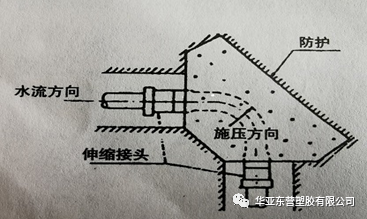

图1 弯头平面配管之混凝土巩固法


图2 弯头立管配管之混凝土巩固法

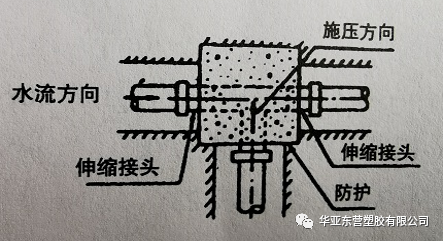

图3  T型接头之混凝土巩固方法

弯头、三通连接处产生推力计算方法
01

水压于弯头处产生之推力，可由下列公式计算:


式中：

W:推力（kg）

P:水压（kgf/cm²）

d:管子内径（cm）

Ø：弯头弯曲角度（deg）



02

T型接头或末端塞头所产生之轴向推力，如下式计算：


式中：

W:轴向推力（kg）

P:水压（kgf/cm²）

d:管子内径（cm）


03

混凝土巩固防护面积，参照图4，其面积大小，因水压之高低与土质之不同而有所差异，计算公式说明如下：

A=PW/K

式中：

A:混凝土巩固防护面积（cm²）

P:水压（含冲击水压）（kgf/cm²）

W:推力（水压1kg f/cm²相当之推力）（kg）

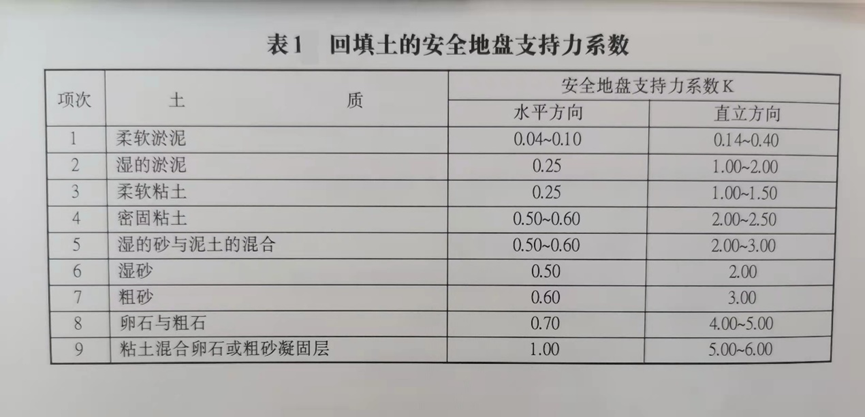

K:回填土的安全地盘支持力系数（参照表1）

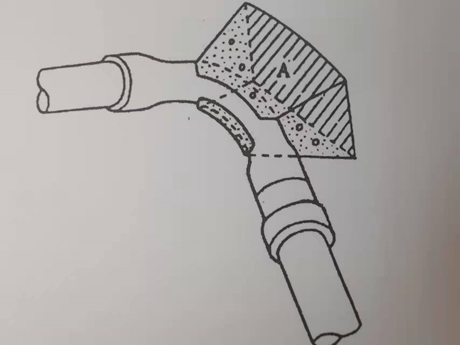

图4 混凝土巩固保护面积
